耐电晕薄膜铜扁线是采用耐电晕CR 薄膜55%叠包, 然后经过高频烧结机烧结制成; 聚酰亚胺-氟46 复合薄膜绕包烧结铜扁线是采用聚酰亚胺薄膜与氟46复合薄膜半叠包, 再经过高频烧结机烧结而制成; 聚酯薄膜绕包铜扁线是采用聚酯薄膜53%叠包而成。

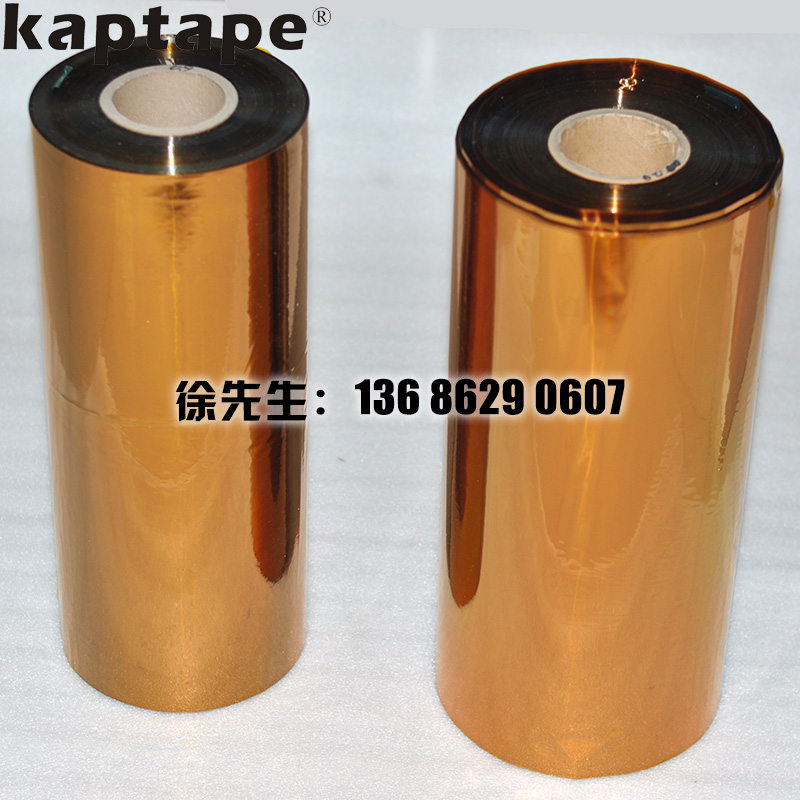

聚酰亚胺薄膜在电工行业主要用于电机的槽绝缘以及电线电缆的包覆材料。聚酰亚胺薄膜的主要生产厂家美国杜邦公司, 仍占据主导地位。近年来,国内有多家厂家相继研制耐电晕聚酰亚胺薄膜并开始尝试着产业化, 其电气性能优越、尺寸稳定, 同时具备自粘性, 但耐电晕性能仍低于杜邦公司的产品水平。国产聚酰亚胺薄膜、聚酯薄膜和杜邦公司耐电晕聚酰亚胺薄膜均具有较好的物理性能和电性能, 并且杜邦公司耐电晕聚酰亚胺薄膜的耐电晕性能明显优越于国产聚酰亚胺薄膜和聚酯薄膜, 且均匀性好。

在分析了几种绝缘材料的耐电晕性能之后, 得出了这几种绝缘材料设计得到的绝缘结构的性能。这几种绝缘结构均具有绝缘厚度薄, 耐击穿电压高和较好的物理性能, 耐电晕聚酰亚胺薄膜绝缘结构在较高的电场强度下仍具有较长的耐电晕寿命, 具有较好的耐电晕性能。

通过对几种绝缘结构和绝缘材料的耐电晕性能的对比分析, 结果表明, 耐电晕聚酰亚胺薄膜及绝缘结构均具有较好的高频耐电晕性能。对电机电器的绝缘结构设计有很好的借鉴和指导作用。
